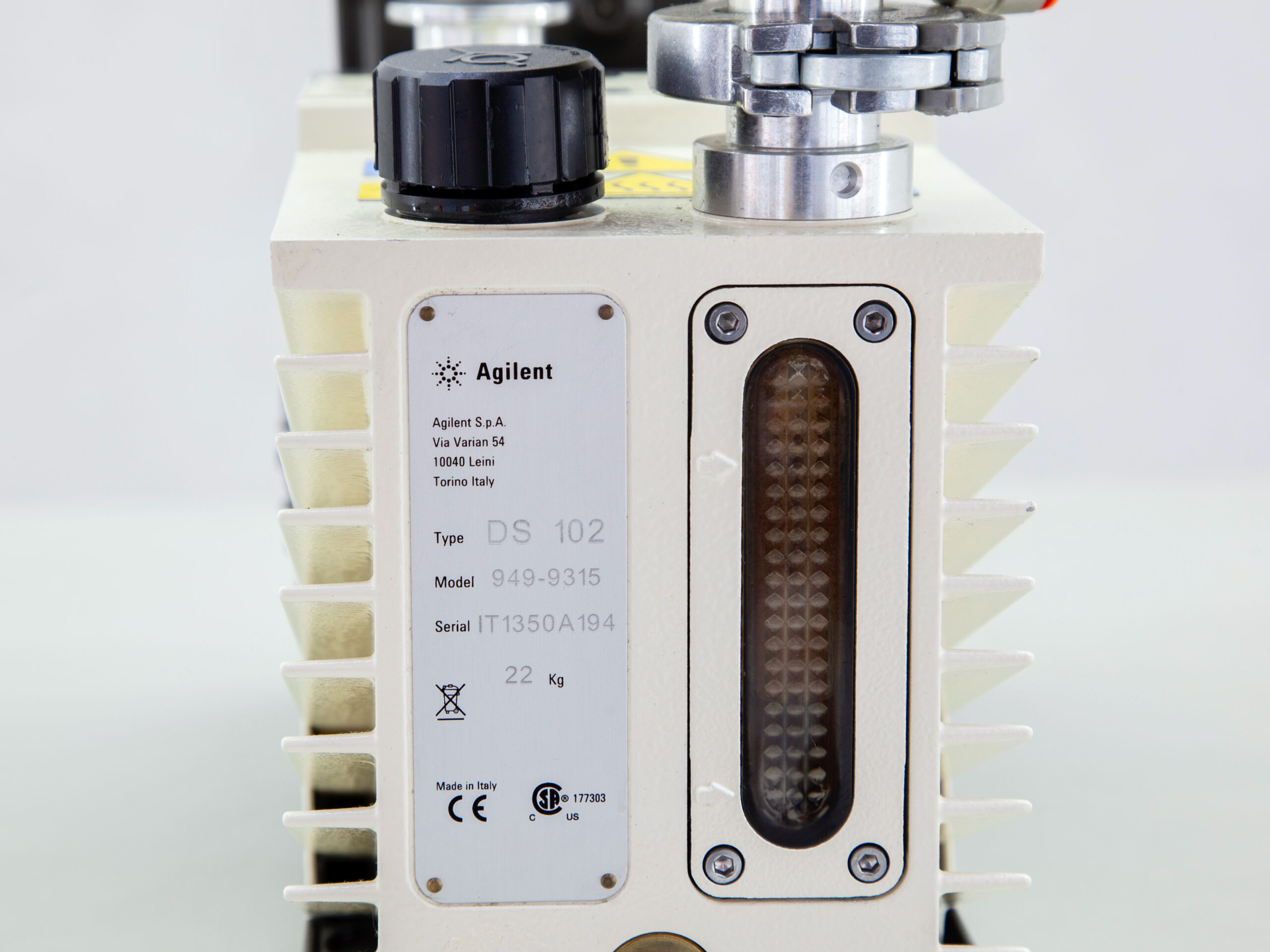

Cette pompe a été utilisée pour un analyseur Agilent et est impeccable !

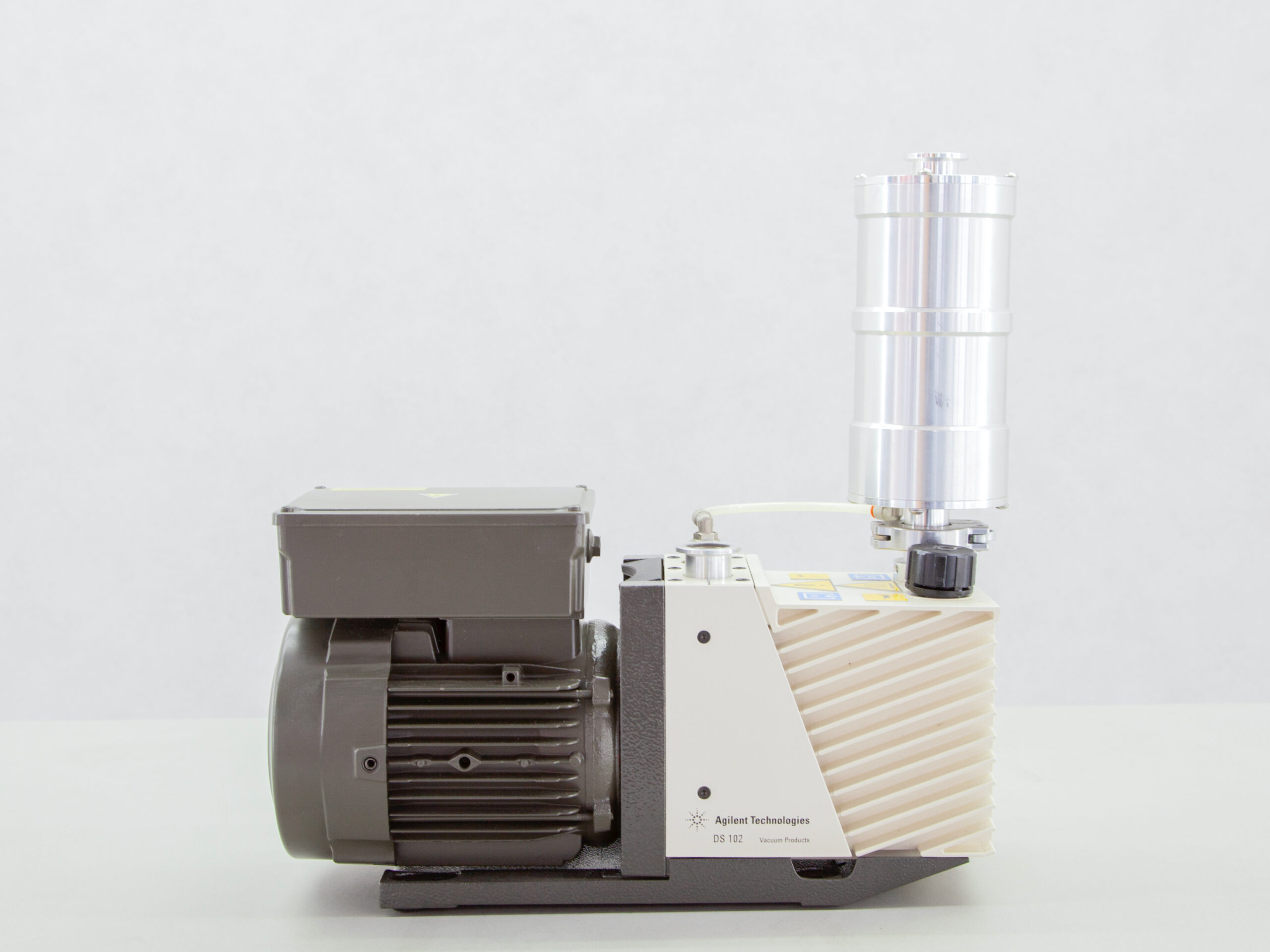

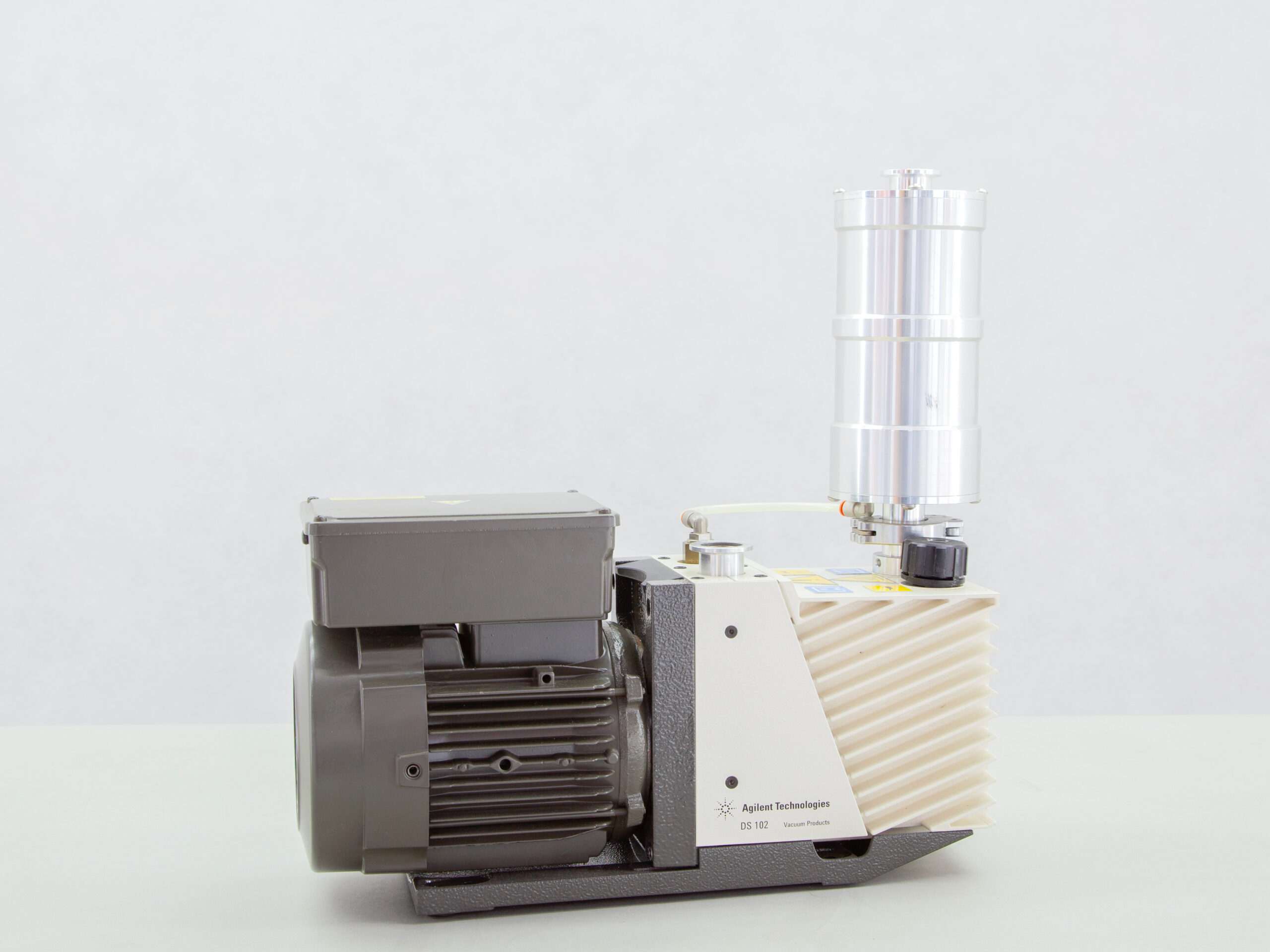

La DS-102 est une pompe à palettes rotatives étanche à l’huile à deux étages qui délivre une vitesse de pompage de 5,0 m3/h à 50 Hz, ou 3,5 CFM à 60 Hz, avec une pression de base < 2 x 10-3 mbar. Le DS-102 est équipé d’un moteur électrique monophasé à « tension universelle » d’une puissance < 0,55 kW, avec interrupteur d’alimentation intégré.
Une vanne d’isolement d’entrée est intégrée à la pompe pour fermer l’orifice d’entrée chaque fois que l’alimentation de la pompe est interrompue. Cette vanne anti-refoulement retient le vide dans l’ébauche, ou ligne primaire, et empêche l’huile de pompe de contaminer la chambre à vide. Le DS-102 est équipé d’une vanne manuelle de lest d’air qui, lorsqu’elle est ouverte, permet à la pompe d’atteindre ses spécifications nominales de traitement de la vapeur d’eau.
Spécifications techniques:
Tension : 200-240 V
Courant : 2A
Puissance : 0,45kW
Capacité d’huile min/max : 0,2 / 0,5 l
Vitesse de pompage (50 Hz) : 5 m3/h
Vitesse de pompage (60 Hz) : 3,5 cfm
Vitesse de rotation à 50 Hz : 1 500 tr/min
Pression partielle ultime : 10-4 mbar
Pression totale ultime avec ballast à gaz : 2∙10-2 mbar
Capacité de pompage de vapeur d’eau : 60 g/h
Tolérance à la vapeur d’eau : 15 mbar
Dimensions extérieures (B) x (P) x (H) : 132 x 212 x 430 mm
Poids : 22 kg
